山西鴻鎧鐵業1.工裝設計制造大型法蘭由2塊互成900的裝夾底板，2塊法蘭托板和2塊立板及4塊加強筋板組焊而成。為保證工裝的剛度，相連板塊焊縫應開坡口焊透，焊角高20—30mm。在法蘭托板上鉆有相應的螺栓孔，保證法蘭能與法蘭托板用螺栓準確連接，小端法蘭背面與托板之間留有能放入小型手動千斤頂?shù)目障?，同時按順著立板方向在法蘭托板上開出缺口，以便將彎頭裝入工裝之中，采用較厚鋼板制成近似槽型結構的工裝，能夠滿足切削時對剛性的需求。大型法蘭的2個法蘭面是相互垂直的，而立式車床的工作臺是水平回轉的，所以該工裝的主要功能是利用大端法蘭上的螺栓孔把工裝與法蘭連接在一起。工裝裝夾在工作臺上時應保證被加工的法蘭平面與立式車床工作臺同心并平行。

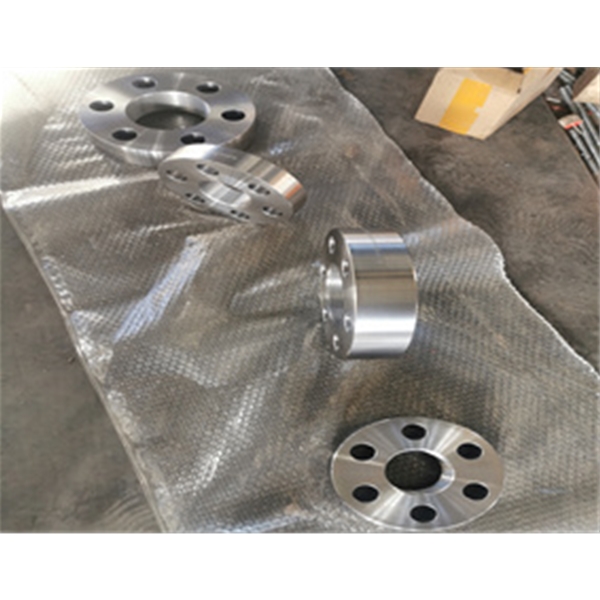

法蘭加工的時候，我們首先要了解到這樣的一種零部件本身在焊接的過程里面就可能會有一定的缺陷，不銹鋼的法蘭的焊接缺陷，如果較為嚴重的話，那么基本上就是采用手工機械來進行打磨的，這種打磨的方式用來進行彌補，相對來說就可能會產生一系列的打磨痕跡，可能多多少少都會造成表面不均勻的情況，從而直接影響到了整個設備的美觀。法蘭加工的時候有可能打磨拋光的不均勻，這樣在進行一系列的酸洗鈍化的處理過程當中，對于面積比較大的工件，很難達到一種較為均勻的處理效果，所以說如果無法達到這種效果的話，那么在加工的過程當中肯定會耗費更多的時間，相對來說對于一些輔助性的用料耗費的材料也是非常高的。在加工的過程當中還面臨著一種問題。
山西鴻鎧鐵業法蘭常用知識：識讀圖紙的一般方法和步驟
法蘭生產工作中要經常接觸各類圖紙，使用視圖、剖視圖、剖面圖表示法蘭的內外結構；各部分的輪廓尺寸及轉變。識讀圖紙是法蘭生產廠家對員工的基本要求。
識讀法蘭圖紙的一般方法和步驟：
（1）首先看標題欄，概括了解零件
看標題欄，了解零件名稱、材料和比例等內容，從而大體了解零件的功用，從名稱判斷該零件屬于哪一類零件。從材料判斷該零件大致的加工方法。從比例判斷該零件的實際大小，從而對零件有初步的了解。
（2）分析研究視圖，想象結構形狀
看視圖，分析零件各視圖的配置及視圖之間的關系，采用的表達方法和表達的內容，運用組合體的讀圖方法，形體分析法和線面分析法來讀懂零件各部分的結構，想象出零件各部分的形狀、相對位置及其作用。
（3）分析所有尺寸，弄清尺寸要求
綜合分析視圖和形體，分析零件的長、寬、高三個方向的尺寸基準，然后從基準出發，以結構形狀分析為線索，再了解各形體的定形和定位尺寸，弄清各個尺寸的作用，圖形和尺寸表達的是零件的形狀和大小，讀圖時應把視圖、尺寸和形狀結構三者結合起來分析。
（4）分析技術要求，綜合看懂全圖
讀圖時應弄清表面粗糙度、尺寸公差、形位公差等技術要求。了解其代號含義。必要時還要聯系與該零件有關的零件一起分析。
